FLAIG HOLDING

Welding & Mounting Angles

Flaig Holding Magnets

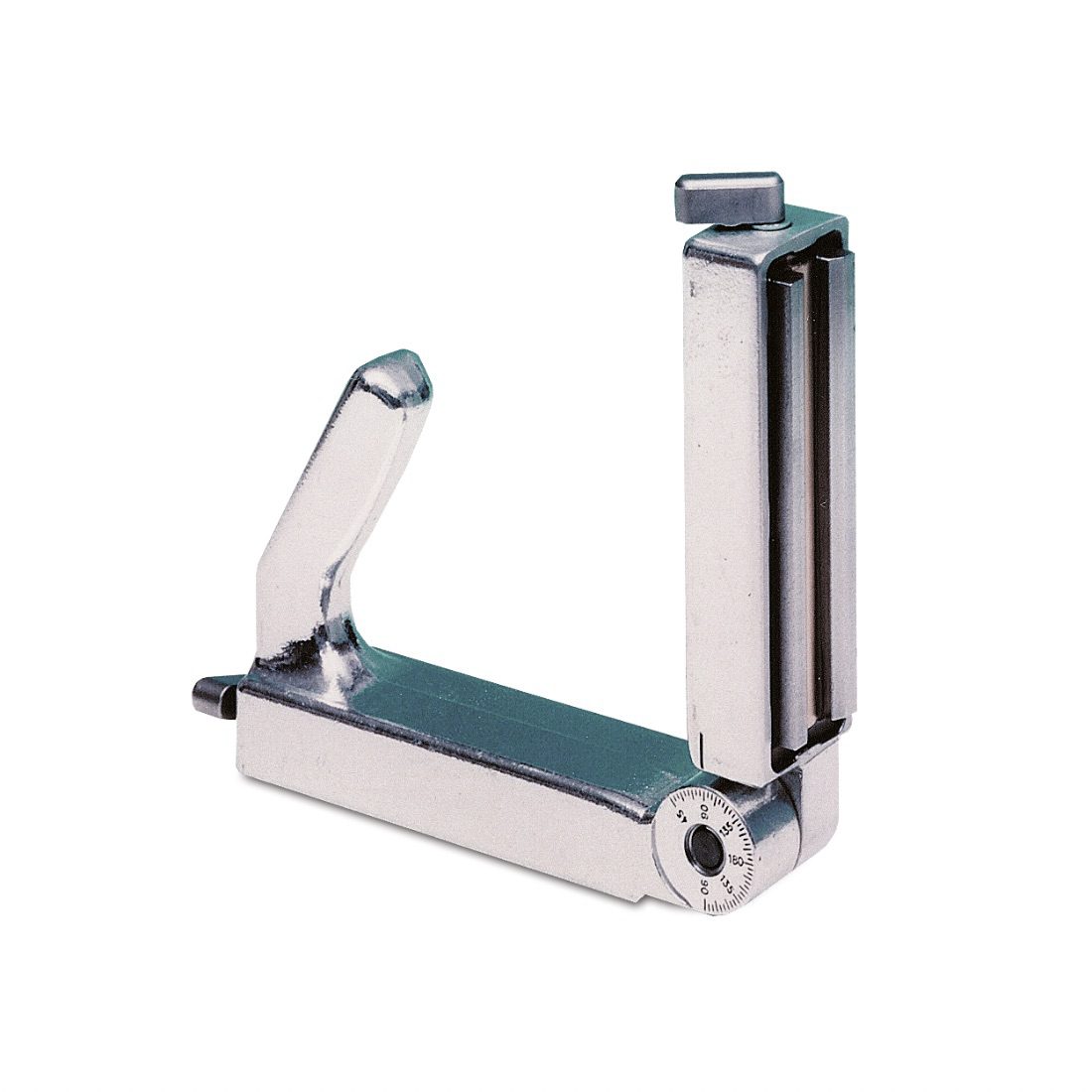

SWR

MAGNETIC CLAMPING ANGLES
SWR units are independently switchable and can be freely adjusted between 45° and 225° for versatile positioning.

Model

Product number

Special feature

Angle

Dimension length (mm)

Dimension width (mm)

Weight (kg)

SWR 150

3007 113

lockable

-

30°-180°

150

38

1.7

SWR 180

3007 118

lockable

-

45°-225°

205

45

2.1

Flaig Holding Magnets

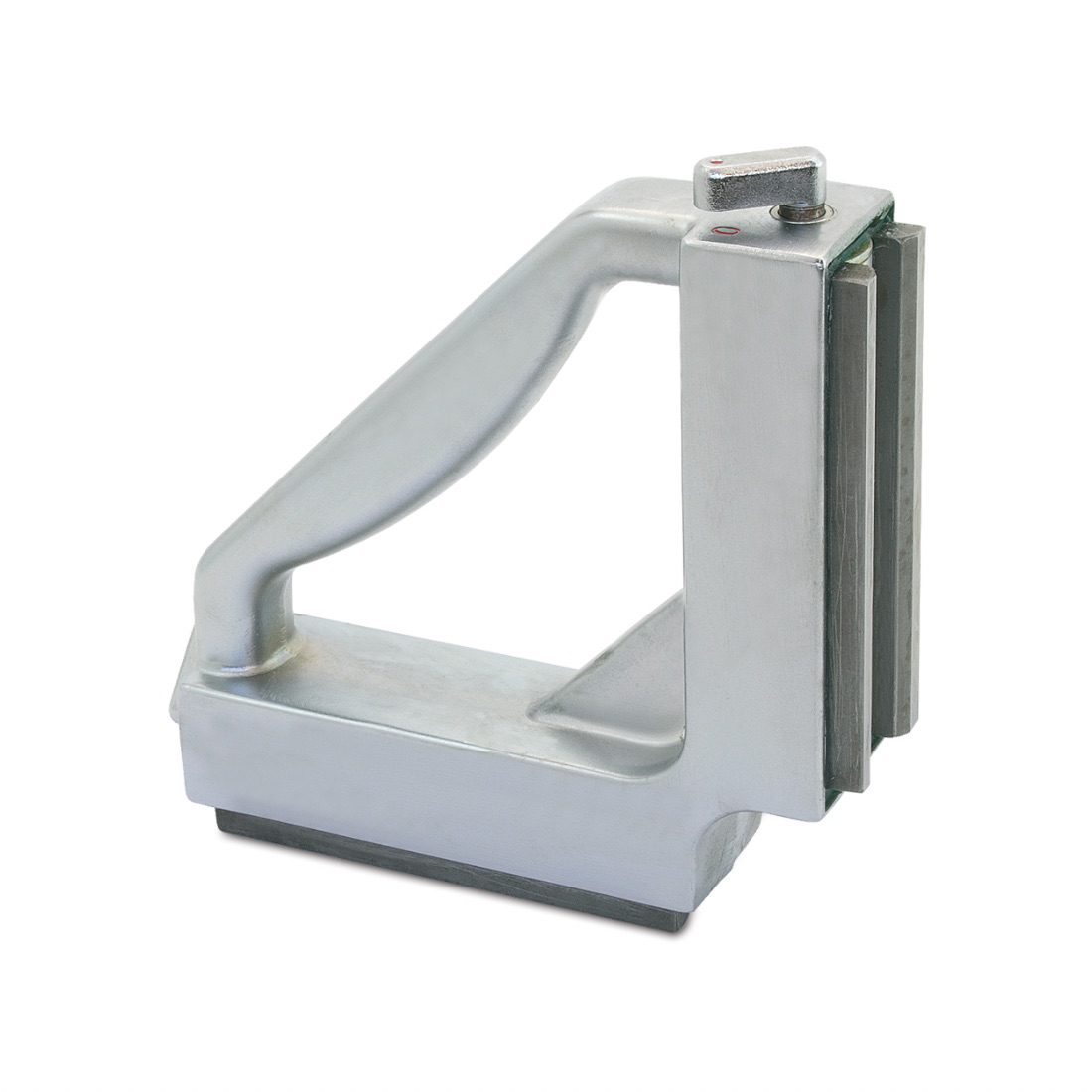

SWR-MS

MAGNETIC CLAMPING ANGLES
SWR-MS units are fixed at a precise 90° angle to each other for stable and accurate positioning.

Model

Product number

Special feature

Holding force (N)

Angle

Dimension length (mm)

Dimension width (mm)

Dimension height (mm)

Weight (kg)

SWR-MS 150

3007 150

fixed angle

500

90°

150

38

150

1.7

SWR-MS 200

3007 200

fixed angle

1100

90°

200

48

200

2.8

Flaig Holding Magnets

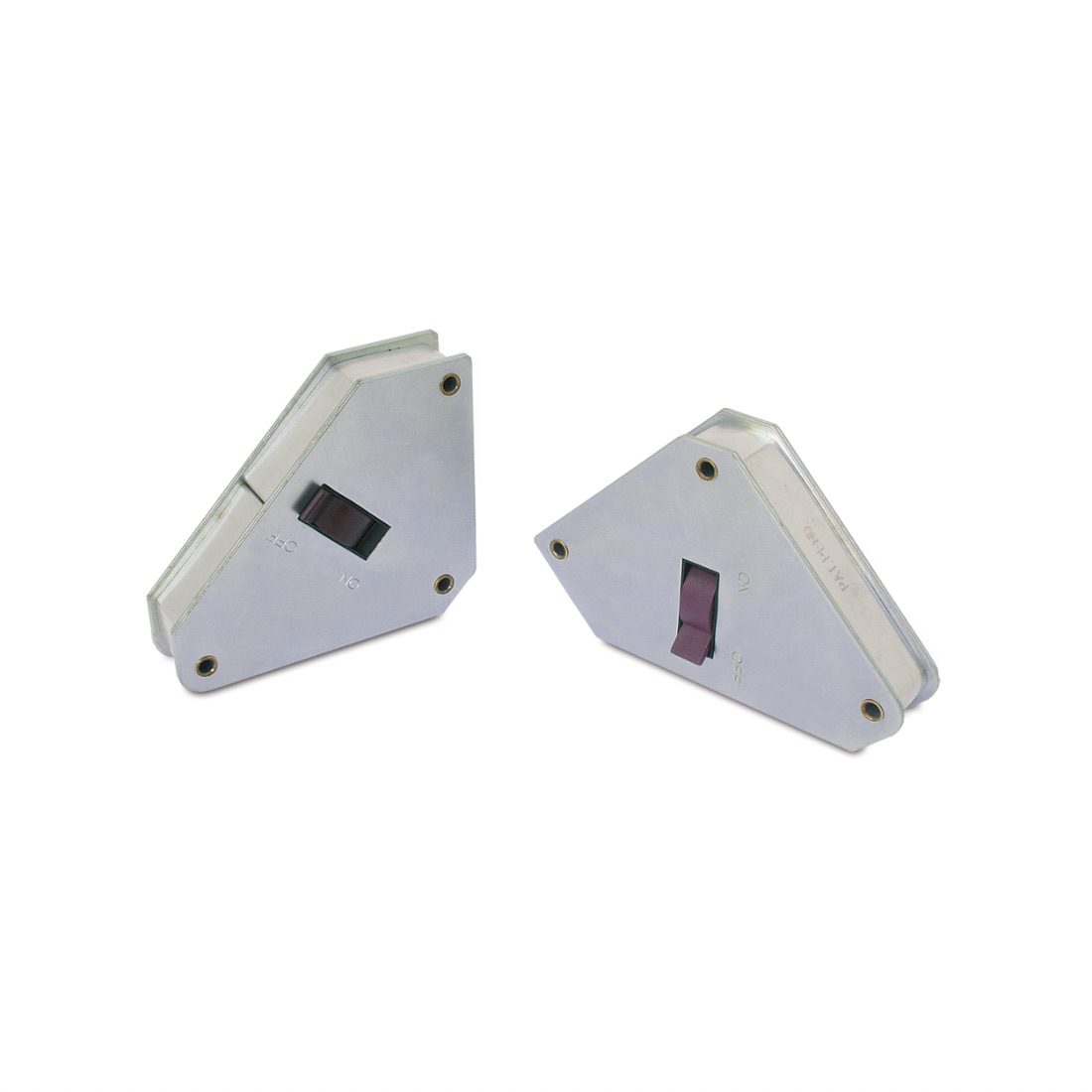

MSA

MAGNETIC CLAMPING ANGLES

MSA units are designed for versatile use, allowing installation with internal angles of either 45° or 90°, adapting easily to various mounting needs.

Model

Product number

Special feature

Holding force (N)

Angle

Dimension length (mm)

Dimension width (mm)

Dimension height (mm)

Weight (kg)

MSA

3007 201

fixed angle

450

45° , 90°

165

32

130

1.2

MSA klein

3007 202

fixed angle

350

45° , 90°

111

29

95

0.8
